Krabička UNIBOX01

Univerzální krabička pro uložení různých zařízení a konstrukcí z modulů MLAB. Požadavky na její konstrukci jsou zatím tyto (je možno přidat další):

Vnitřní montážní deska bude téměř doražena na přední i zadní čelo, s přesahem od pozlední řady děr 200mils (polovina rozteče děr). Do bočních stran bude deska o něco širší (přesah celý interval 400mil) kvůli možnosti umístění montážních šroubů na dno krabičky, tomu musí být přizpůsobeno i horní víko krabice.

Otvory v čelech krabice mohou být nedoseknuté za účelem pozdějšího vylomení podobně jako u PC beden. Zvláště užitečné by to bylo pro případ velkých konektorů nebo LCD displeje.

Uvnitř by měl být prostor pro umístění tepelné izolace umožňující temperování (tepelnou stabilizaci oscilátorů)

Otvory v předním čele

Konektory

Otvory v zadním čele

Mechanické úchyty

Použít zalisované matice/sloupky M3. Příklad typu

Značení jednotlivých dílů

Výkresy jednotlivých dílů

Předběžné výkresy krabičky jsou k dispozici v dokumentační složce UNIBOX.

Materiál

Letecký duralový plech 1,5mm, malá čela a montážní deska 1mm.

Povrchová úprava

Barvení krabiček práškovou barvou se příliš neosvědčilo lepší možnost bude pravděpodobně eloxování.

Použití krabice

První vyrobená série krabic je v barevném provedení stavebnice MLAB, ale vzhledem k problémům během výroby má technické nedostatky v provedení závitů a přesnosti výroby.

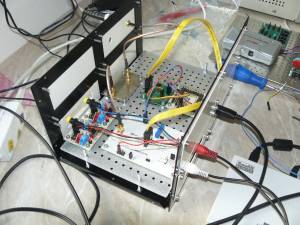

Nicméně byla využita pro demonstrativní montáž přijímačí stanice RMDS01A.

Základní konstrukce pro umístění do krabičky UNIBOX
