Ethernet rozhraní ETH01A
Ethernetový modul s integrovaným budičem fyzické vrstvy DP83848C a komunikačním rozhraním MII nebo RMII. Modul také umožňuje využití standardu PoE. Komunikační rychlosti jsou podle specifikace 10BASE-T a 100BASE-TX.
Aktuálně je vyrobeno několik prototypů tohoto modulu.
Při návrhu modulu byla požadována možnost napájení po přívodním Ethernet UTP kabelu a na minimální vyzařování modulu. Neboť cílová aplikace jsou měřící zařízení připojená do sítě jako jsou například meteorologické stanice nebo měřící přijímače.
Použití modulu

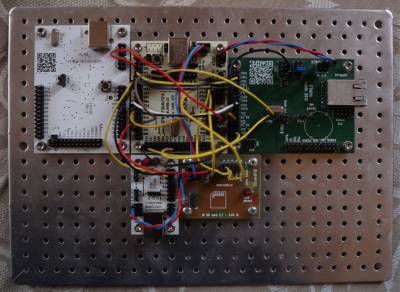

Připojení k mikroprocesorům ARM STM32
Modul lze připojit k modulu STM32F10xRxT01A osazeného MCU ARM STM32F107. Propojení jednotlivých signálů je znázorněno v následující tabulce:
| MAC signals | MII default | MII remap | RMII default | RMII remap | Pin | Pin configuration |
|---|---|---|---|---|---|---|
| ETH_MDC | MDC | - | MDC | - | PC1 | AF output push-pull high-speed (50 MHz) |
| ETH_MII_TXD2 | TXD2 | - | - | - | PC2 | AF output push-pull high-speed (50 MHz) |
| ETH_MII_TX_CLK | TX_CLK | - | - | - | PC3 | “Floating input (reset state) |
| ETH_MII_CRS | CRS | - | - | - | PA0 | Floating input (reset state) |
| ETH_MII_RX_CLK ETH_RMII_REF_CLK | RX_CLK | - | REF_CLK | - | PA1 | Floating input (reset state) |
| ETH_MDIO | MDIO | - | MDIO | - | PA2 | AF output push-pull high-speed (50 MHz) |
| ETH_MII_COL | COL | - | - | - | PA3 | Floating input (reset state) |
| ETH_MII_RX_DV ETH_RMII_CRS_DV | RX_DV | - | CRS_DV | - | PA7 | Floating input (reset state) |
| ETH_MII_RXD0 ETH_RMII_RXD0 | RXD0 | - | RXD0 | - | PC4 | Floating input (reset state) |
| ETH_MII_RXD1 ETH_RMII_RXD1 | RXD1 | - | RXD1 | - | PC5 | Floating input (reset state) |
| ETH_MII_RXD2 | RXD2 | - | - | - | PB0 | Floating input (reset state) |
| ETH_MII_RXD3 | RXD3 | - | - | - | PB1 | Floating input (reset state) |
| ETH_MII_RX_ER | RX_ER | - | - | - | PB10 | Floating input (reset state) |
| ETH_MII_TX_EN ETH_RMII_TX_EN | TX_EN | - | TX_EN | - | PB11 | AF output push-pull high-speed (50 MHz) |
| ETH_MII_TXD0 ETH_RMII_TXD0 | TXD0 | - | TXD0 | - | PB12 | AF output push-pull high-speed (50 MHz) |
| ETH_MII_TXD1 ETH_RMII_TXD1 | TXD1 | - | TXD1 | - | PB13 | AF output push-pull high-speed (50 MHz) |
| ETH_PPS_OUT | PPS_OUT | - | PPS_OUT | - | PB5 | AF output push-pull high-speed (50 MHz) |
| ETH_MII_TXD3 | TXD3 | - | - | - | PB8 | AF output push-pull high-speed (50 MHz) |
| ETH_RMII_CRS_DV | - | RX_DV | - | CRS_DV | PD8 | Floating input (reset state) |
| ETH_MII_RXD0 ETH_RMII_RXD0 | - | RXD0 | - | RXD0 | PD9 | Floating input (reset state) |
| ETH_MII_RXD1 ETH_RMII_RXD1 | - | RXD1 | - | RXD1 | PD10 | Floating input (reset state) |
Firmware pro zapojení RMII je k dispozici na Githubu MLAB. Přeložíme jej a nahrajeme následovně:
make sudo dfu-util -d 0483:df11 -a 0 -s 0x08000000 -D build/ch.bin -R
ETH02A
Modul s konektorem Ethernet RJ45 a impedančním transformátorem vyžadujícím připojení externího budiče. (Například některé PIC mikroprocesory s Ethernet rozhraním)
ETH03A
Plánovaný modul vysokorychlostního ethernetového rozhraní s optickou fyzickou vrstvou.
