Gain Block GB01A

Projektová stránka MLAB

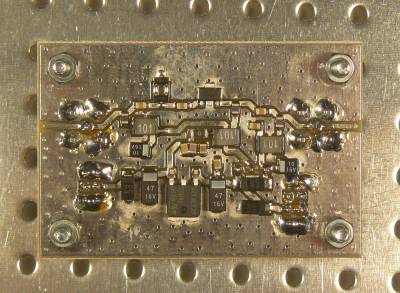

Modul je gain blockem (linkovým zesilovačem určeným pro zlepšení vstupních parametrů SDRX01B)

Linkový zesilovač (gain block) určení pro zlepšení vstupních parametrů SDRX01B.

Osaditelné MMIC

U obvodů MMG,,, se při testování projevila jejich nepřípustná citlivost na přepěťové špičky a docházelo k jejich častému zničení během odpojení napájení (odšroubováním koaxiálního kabelu). Nejsou proto vhodné pro obecné použití.

Provozní informace

Připojování zesilovače

Zesilovač je potřeba zapojovat zásadně s vypnutým napájením.1) Nebo alespoň je potřeba vyndat jumper který na modulu konfiguruje způsob napájení.

Při zapojování zesilovače se nejdříve připojuje jeho výstup k přijímači. Následně se vybije případný statický náboj připojením středového vodiče a stínění anténního svodu na stínění zesilovače a vzápětí anténní svod připojíme na vstup zesilovače.

Napájení

Modul zesilovače má pro svoje interní napájení integrovaný lineární stabilizátor, který vyrábí stabilizované napájení z napětí přivedeného výstupním koaxiálním kabelem od přijímače. Ten může být nakonfigurován v několika režimech:

1)
Oddělovací indukčnosti v konstrukci modulu jsou dostatečně velké na to, aby vzniklé přepětí prorazilo některý polovodičový prvek.
