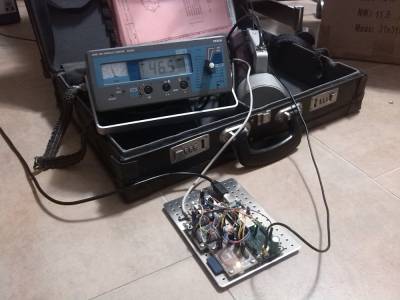

Řada přístrojů GPSRL (Global Positioned Radiation Logger) je určena k záznamu intenzity ionizujícího záření přírodní pozadí, kosmické záření v závislosti na geografické poloze. Většinou je využíván pro experimenty na palubě letadla.
Datalogger pro zaznamenávání času, polohy a intenzity radiace na SD Card pomocí GPS a přístroje NB3201. Pomocí USB lze přístroj připojit také k PC.

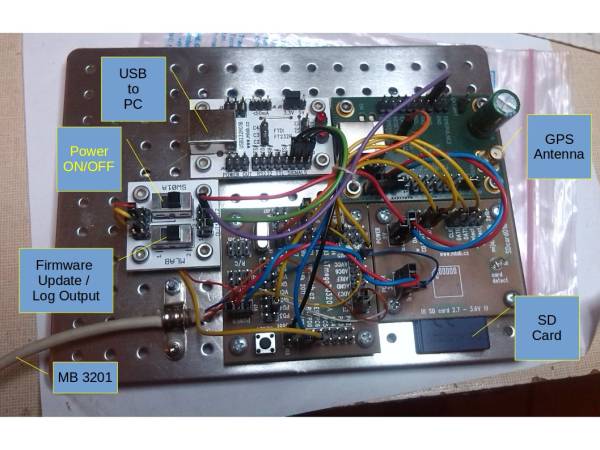

doleva na obrázku = napájení z USB
doprava na obrázku = napájení z NB 3201
doleva na obrázku = Firmware update through USB
doprava na obrázku = Logger sends massages via USB (RS232C emulation 9600,8,N,1)
Stejná data se odesílájí přes USB do PC a zároveň se zapisují na SD do souboru se jménem, které obsahuje datum a hodinu zahájení logování.
113902.00,V,,,,,,,090215,,0,06,17.75,,,,,2,114,8 113903.00,V,,,,,,,090215,,0,06,17.79,,,,,3,117,7 113904.00,A,4915.63663,N,01441.50910,E,0.101,,090215,,1,10,1.01,455.3,M,44.0,M,4,114,8 113905.00,A,4915.63664,N,01441.50910,E,0.146,,090215,,1,10,1.01,455.1,M,44.0,M,5,117,7 113906.00,A,4915.63667,N,01441.50901,E,0.023,,090215,,1,10,1.01,454.9,M,44.0,M,6,129,4 113907.00,A,4915.63666,N,01441.50902,E,0.028,116.80,090215,,2,10,1.03,454.8,M,44.0,M,7,130,6 113908.00,A,4915.63667,N,01441.50902,E,0.128,116.80,090215,,2,10,1.03,454.8,M,44.0,M,8,101,2
113908.00 = Time UTC 11 hours, 39 minutes…; A = Fix (A = OK, V = warning); 4915.63667,N = Latitude 49 grades, 15.63667 minutes; 01441.50902,E = Longitude; 0.128 = Speed over ground, Knots; 116.80 = Course; 090215 = Date 9. 2. 2015; ,, = always empty; 2 = Fix Quality (0 = Invalid, 1 = GPS fix, 2 = DGPS fix); 10 = Number of used Satellites; 1.03 = HDOP; 454.8,M = Altitude; 44.0,M = Height of geoid above WGS84 ellipsoid; 8 = Measurement number (0..65535, reset after SD mount or power up); 101 = Linear Radiation (depends at range switch); 2 = Logarithmic Radiation (two ranges)
Modrá ⇒ SDcard01B/POWER, GND
Červená ⇒ SW01A/OUT2/2
Oranžová ⇒ ATmegaTQ3201A/PC0
Bílá ⇒ ATmegaTQ3201A/PC1
Žlutá ⇒ NC (TTL signál, indikace rozsahu)
SW01A/IN2 ⇒ SDcard01B/POWER, +5 V
SW01A/OUT2/1 ⇒ USB232R01B/USB +5 V
SW01A/OUT1/1 ⇒ USB232R01B/TXD
SW01A/OUT1/2 ⇒ GPS01B/TXD
SW01A/IN1 ⇒ ATmegaTQ3201A/PD0/RX
ATmegaTQ3201A/POWER ⇒ SDcard01B/POWER, 3,3 V
SW01A/POWER 5V ⇒ GPS01B/EXT. POWER
ATmegaTQ3201A/boot ⇒ USB232R01B/DTR#
ATmegaTQ3201A/PD1/TX ⇒ USB232R01B/RXD
ATmegaTQ3201A/PD4 ⇒ SDcard01B/CD/DATA3
ATmegaTQ3201A/PB5 ⇒ SDcard01B/CLK
ATmegaTQ3201A/PB3 ⇒ SDcard01B/CMD
ATmegaTQ3201A/PB4 ⇒ SDcard01B/DATA0
ATmegaTQ3201A/PD5 ⇒ GPS01B/LED blíž k LED
