Simulátor ručního ovladače dalekohledu (ručky) LX200obfuscator

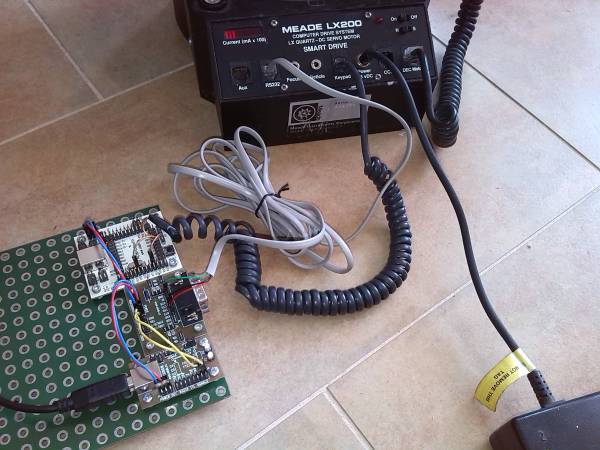

Pomocí tohoto udělátka můžete provozovat montáž LX200 classic bez klávesnice. Zároveň lze připojit přes toto zařízení montáž LX200 k počítači přes USB.
Zapojení modulů stavebnice MLAB
Konstrukce využívá tři MLAB moduly. pic18f4550v, rs232single, usb232r
Napájení 5V z USB
USB232R01B/POWER OUT ⇒ RS232SINGLE01A/POWER ⇒ PIC18F4550v01A/POWER
USB/RS232 převodník
USB232R01B/RX ⇐ RS232SINGLE01A/J3-RXD
USB232R01B/TX ⇒ RS232SINGLE01A/J3-TXD
RS232SINGLE01A/J6-GND ⇒ RJ14(6P4C)/2
RS232SINGLE01A/J6-TXD ⇒ RJ14(6P4C)/5
RS232SINGLE01A/J6-RXD ⇒ RJ14(6P4C)/4
Keyboard
PIC18F4550v01A/GND ⇒ RJ9(4P4C)/1
PIC18F4550v01A/RE0 ⇒ RJ9(4P4C)/3
