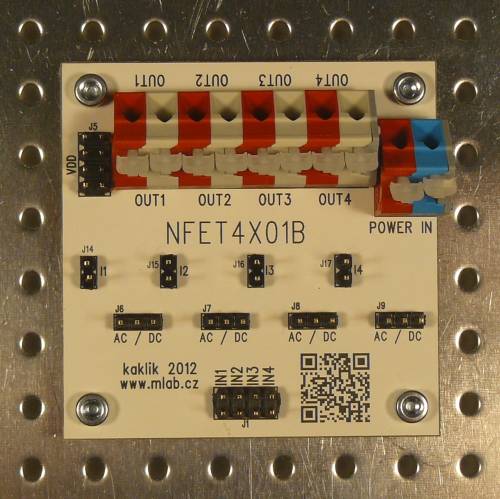

Výkonový budič NFET4X01B

Modul slouží jako čtyřnásobný výkonový budič se spínáním do GND. Přesné parametry závisí na typu osazených FET tranzistorů, předpokládá se pouze pouzdro D-PAK. Spínaná zátěž může mít rezistivní, kapacitní i indukční charakter.

Modul je určený ke spínání výkonových zátěží přímo z digitálních výstupů (například z mikroprocesoru). Pro jednotlivé spínače je možné nastavit stejnosměrnou(DC) neb střídavou(AC) vazbu jumpery na desce. Tato možnost vychází z automatizační praxe, kdy jsou akční prvky strojů často spínány přes AC vazbu. Je to opatření, které zamezuje zničení akčního členu, při zamrznutí binárního řídícího výstupu v jednom stavu.
