Symetrizační člen se SATA a SMA konektory

Modul je určen pro konverzi RF signálů kontinuálního charakteru. Pro přenos impulzů, které je vhodné pro zachování jejich tvaru před průchodem vedením digitalizovat je vhodnější použít modul acomp

Symetrizační člen s diferenčním vstupem (sata konektor) a asymetrickým výstupem (SMA konektor). SATA kabel obsahuje dva diferenční páry, proto by i modul měl obsahovat dva asymetrické koaxiální SMA konektory. Symetrizaci bude pravděpodobně vhodné provést širokopásmovým transformátorem, jako je například oddělovací transformátor pro Ethernet. Modul by měl umožňovat připojení moderních ADC s diferenčními vstupy na asymetrické koaxiální vedení.

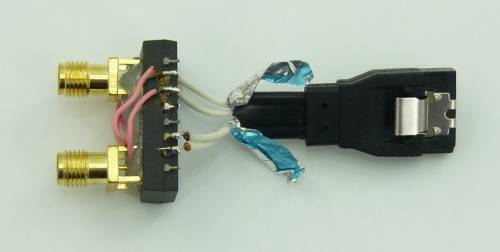

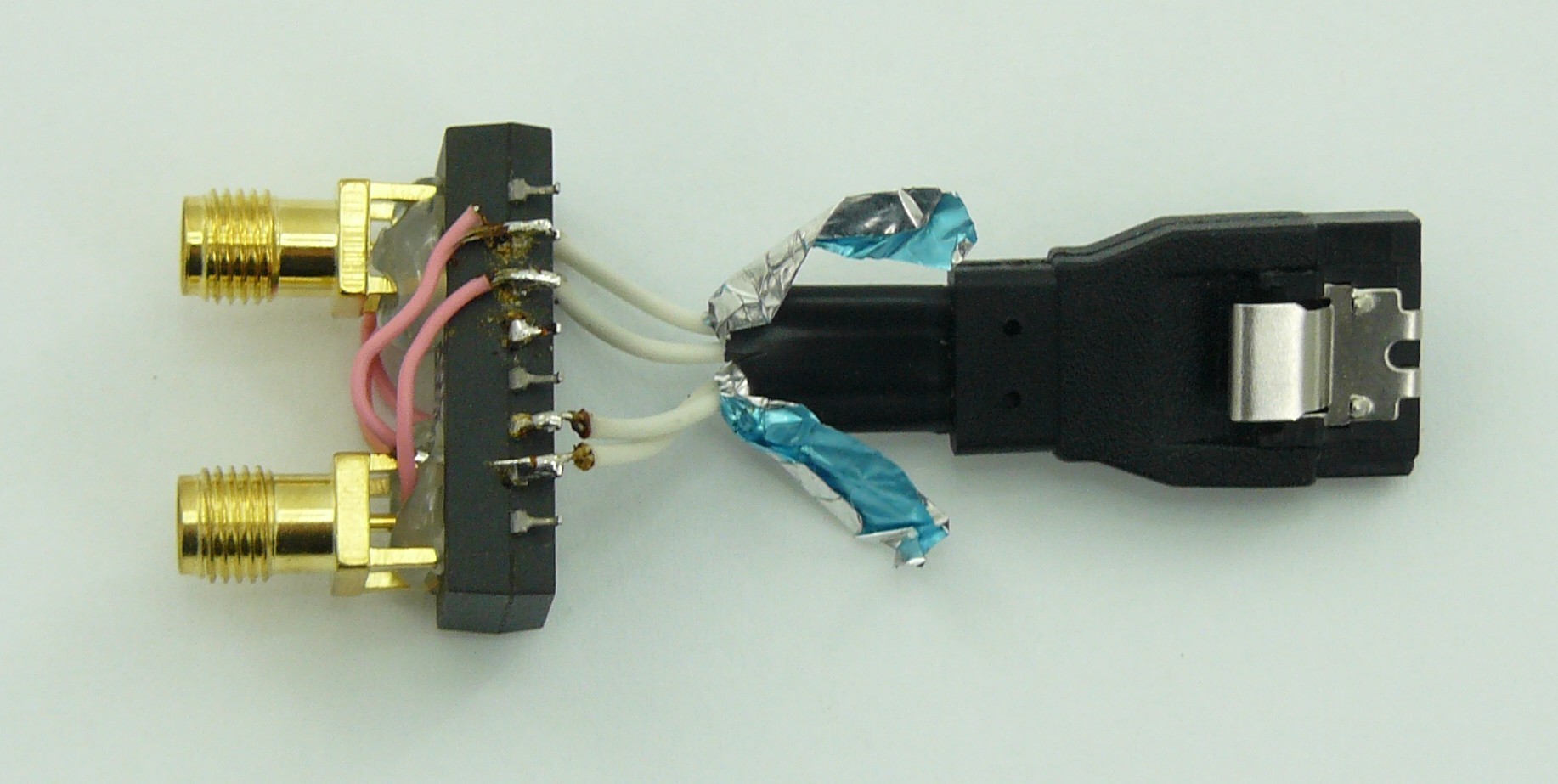

Koncepce modulu byla ověřena na přípravku níže:

Dalším postupem ve vývoji tohoto modulu by bylo navržení plošného spoje s některým dostupným transformátorem pro Ethernet.
