Softwarově definovaný generátor a distributor přesných hodin GPSDO01A
Zařízení určené pro distribuci přesné frekvence a času (Atomové hodiny z GPS) v rámci laboratoře. Jeho konstrukce je vedlejším produktem vývoje meteorické detekční stanice a atomového čítače.
Podstatnou výhodou tohoto zařízení oproti jiným konstrukcím je možnost přímého ladění různých přesných frekvencí
Vlastnosti
- Možnost nastavení přesné frekvence v rozsahu 10-800 MHz
- Softwarově definované parametry regulačních smyček
- Stejné parametry v celém frekvenčním rozsahu
- Možnost externí diagnostiky (Zařízení poskytuje svoje statistické parametry)

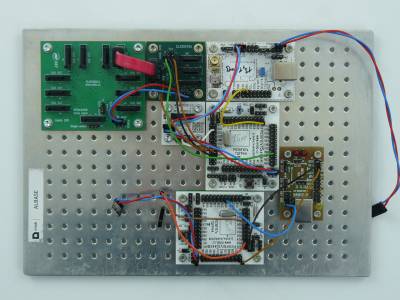

Konstrukce zařízení

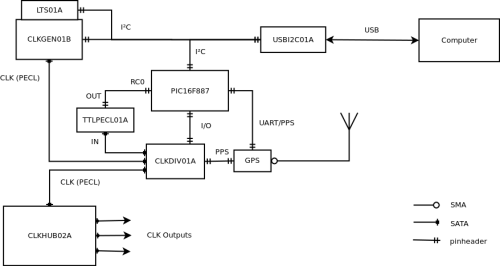

Zařízeni se skládá z následujících modulů:
Princip funkce
Zdrojem kmitočtu je volně běžící oscilátor Si570 v modulu CLKGEN01B, který je měřen přes děličku CLKDIV01A mikrokontrolérem PIC16F887. Interval měření je nastavitelný. Základní měření probíhá s τ 1s (V případě 1PPS výstupu z GPS). Periodu PPS signálu z GPS01A lze ale nastavit. A měřená frekvence tak může být zprůměrována přes časový interval dlouhý desítky sekund.
Takto změřená frekvence může pak být vyčtena z PIC přes I²C. A zpracována počítačem. Ten pak může provést frekvenční korekci oscilátoru Si570 zápisem do jeho registrů.
Frekvenční korekce tak může mít variabilní parametry, v závislosti na požadovaném tvaru AVAR křivky.
