Automatický vypouštěč meteobalónů ABL01A

Celý systém by měl být robotizovaným doplňkem sítě radiových detektorů meteorů, případně pak i její vizuální varianty (video pozorování 1) a bolidové kamery).

Účel zařízení je zpřesnit odhad trajektorie temné dráhy meteoritu v atmosféře zavedením korekcí na proudění vzduchových mas během letu meteoritu v atmosféře. A tím v důsledku zmenšit plochu dopadové elipsy meteoritu na povrch Země.

Údaje o proudech v atmosféře budou získány balónovou sondou vypuštěnou bezprostředně po detekci průletu bolidu atmosférou. Místo vypuštění balónové sondy by mělo být zvoleno automaticky na základě odhadu dráhy meteoru a známých souřadnic balónových sil v síti.

Důležitou součástí systému je plně robotizovaná vypouštěcí stanice (balónové silo), která umožní vypuštění sondy ze známých souřadnic bez zásahu lidské obsluhy. Vedlejším produktem takového vývoje bude zařízení schopné v budoucnu automatizovat i vypouštění klasických meteorologických radiosond.

Pozemní vypouštěcí box

Pozemní stanici balónové sítě bude tvořit kompaktní krabice obsahující techniku potřebnou k vypuštění balónové sondy. Zařízení musí být konstruováno tak, aby bylo schopné vydržet řádově několik roků v pohotovostním režimu, a čekat na příkaz k vypouštění sondy.

Technické požadavky

Většina řídící elektroniky je složena z modulů stavebnice MLAB

Komunikace se sítí stanic

Zároveň bude potřeba také vybavení pro příjem telemetrie z již vypuštěných radiosond 2) z jiných stanic.

Tyto požadavky splňuje modul STM32F10xRxT01A

Napájení systému

Diagnostika poruch

Meteorologická data

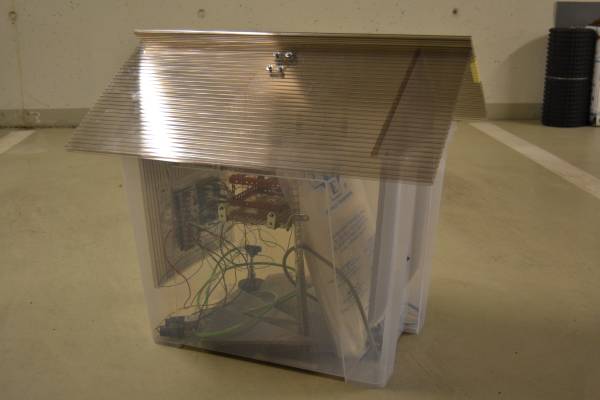

Mechanická konstrukce

Pozemní vypouštěcí box je konstruován tak, aby fungoval za nejrůznějších povětrnostních podmínek. Má tvar trojbokého hranolu postaveného jednou stěnou na vyvýšené plošině. Zbylé dvě stěny mohou být pokryty fotovoltaickými články a dodávat energii pro elektroniku stanice. Při vypuštění balonu s nimi lze zkontrolovat sesunutí střešních desek. Přes den pak lze z dodávaného výkonu monitorovat výskyt pevných překážek v okolí vypouštěcí stanice.

Požitý materiál je svařovaný polyethylen, který umožňuje vypouštěcí stanici udelat vodotěsnou a odolnou proti vniknutí nečistot, které by mohly poškodit balon.

Akční členy

Většina akčních členů by měla být konstruována s důrazem na maximální spolehlivost. Akční členy proto pravděpodobně budou pružiny s přepalovacími plastickými pojistkami (silonové vlákno, nebo stuha přepalovaná výkonovým rezistorem) ke spínáni proudu do rezistorů může být využit modul NFET4X01B

Pneumatika

Heliové hospodářství v boxu je třeba řešit tak, aby nemohlo docházet ke ztrátám helia difuzí skrz pórézní materíály, jako jsou např. plasty a guma. Hlavní napouštěcí ventil proto musí být kovový a ideálně přímo na hrdle tlakové lahve.

Zajímavé by mohlo být využítí bernouliho efektu, kdy by se dal nízkotlaký plyn jako třeba chemicky vyvíjený vodík nasávat proudem stlačeného hélia. Podobně jako při nafukování této karimatky.

Nosný plyn

V případě funkčního vzoru bylo experimentováno se stlačeným heliem, jako zdrojem plynu pro naplnění balonu. Nejvýhodnější v takovém případě je použití jednorázových kartuší se stlačeným heliem. Takto balené helium je ale drahé (700 Kč/0,1m³) a vodík se v tomto balení zřejmě neprodává,

Chemická výroba vodíku

Aktuálně zajímavým řešením je výroba vodíku chemickou reakcí přímo ve vypouštěcím boxu. Existuje několik známých použitelných reakcí, které by mohly být vhodné pro technickou realizaci přímo ve vypouštěcím boxu.

Galium-hliník - V roce 2007 byla objevena reakce slitiny galia a hliníku, která při reakci s vodou produkuje vodík bez extenzivního vývinu tepla. 3). Průběh rekce je demonstrován v tomto videu. Potřebné kovy lze koupit:

Pokusy s touto metodou však ukázaly, že je problematické získání galia zpět pro opětovné použití.

Takto vyrobený vodík by pak při napouštění do balonu stačilo pouze vysušit patronou se silicagelem.

Ferosilikonová metoda využívá reakce hydroxydu sodného, vody a ferosilikonu.

Další možností je katalyzovaný rozklad Tetrahydridoboritanu sodného katalyzátorem.

Ve všech případech by ale objem náplně nosného plynu měl být optimalizován s ohledem na požadovaný vztlak a rychlost stoupání.

Firmware

Pro zajištění běhu nezávislých procesů by bylo možná vhodné využít ChibiOS/RT

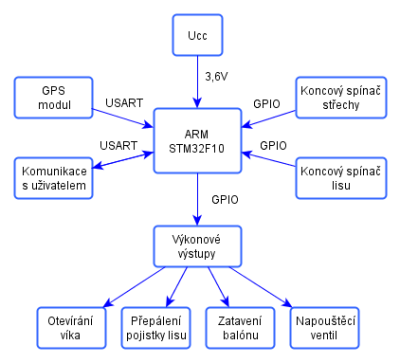

Blokové schéma

Snímače

Balónová sonda

Neletový prototyp sondy bude vyvinut za použití modulů stavebnice MLAB

ATmegaTQ3201A, SDcard01B, GPS01A

Technické parametry

GPS na sondě by měla být udržovaná ve stavu FIX, aby pak nedocházelo ke zpoždění v důsledku čekání na fix. Zároveň jsou ale také pochybnosti o přesnosti GPS ve vysokých výškách, kde odchylky od skutečné a měřené nadmořské výšky dosahují stovek metrů.

Komunikace (Telemetrické údaje)

GPS je potřeba vybrat tak, aby fungovala i ve větších výškách. 4)

Vysílač

Integrované transmittery.

Napájení sondy během letu

Řešením problému s nízkou teplotou ve vyšších výškách by mohlo být předehřátí sondy při startu.

Konstrukce

Firmware

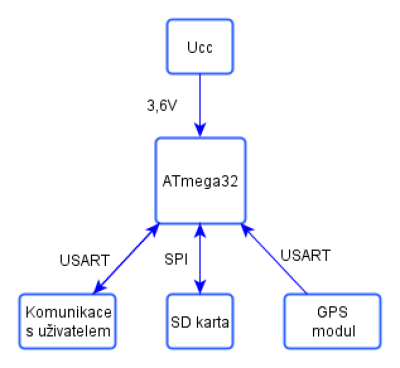

Blokové schéma

Legislativní požadavky

Pravidla pro lety volných balónů bez pilota jsou definovány v leteckých předpisech L-2 Pravidla létaní, dodatek 5 a R.

Kategorie balónu

Balón by měl spadat do kategorie B2, která je definována jako volný balón s objemem menším než 3,25 m^3, přičemž žádný z rozměrů balónu nepřekračuje 2 m. Rozměr 2 m je rozměr při jeho maximálním naplnění/roztažení.

Povolení vypuštění

Užitečné zatížení představují předměty a materiály, které by v případě střetu s letadlem mohly způsobit poškození letadla (zejména prskavky, svítící tyčinky, lámací světla, LED diody apod.) a jakékoliv zatížení o hmotnosti přesahující 0,1 kg. Vzhledem k této definici bude nutné mít pro provoz balónu povolení. Všechny informace ohledně letu (jako je datum, čas, místo vypuštění, užitečné zatížení atp.) musí být zveřejněny v Letecké informační příručce (AIP). Pro vypuštění ve zvláštních případech, jako je mimořádné pozorování, je potřeba upozornit prostřednictvím navigační výstrahy formou zprávy NOTAM, která se musí podat minimálně 24 hodin před vzletem balónu.

Materiály

Balón nesmí být plněn hořlavými a výbušnými plyny s výjimkou povolení ÚCL. Omezení pro materiál antény ani baterií nejsou definovány. Materiál balónu také není definován, ale při použití balónu o vysoké svítivosti nebo zhotoveného z materiálů o velké světelné nebo radarové odrazivosti musí být oznámeno nejbližšímu stanovišti letových provozních služeb. Materiál (lano, provázek) spojující balón se sondou nesmí vydržet větší sílu než 230N.

Dostup

Pro dostup nejsou omezení.

Místo vypuštění

Omezení se týká všech Zakázaných, Nebezpečných a Omezených prostorů, stejně jako dočasně aktivovaných prostorů v době jejich používaní, s výjimkou kdy tak povolí ÚCL nebo kdy je prostor vyhrazen pro let předmětného balónu. Provoz balónu blízko hranic a letišť je problematický, nedoporučuje se.

Řešení legislativních problémů

Řídící systém sítě

Konfigurace a řízení sítě by mělo být zajištěno univerzálním frameworkem pro distribuovaná měření.

Plánování vypuštění

Vypuštění balónů musí být automaticky plánováno s ohledem na efektivitu měření a také na zajištění bezpečnosti letového provozu:

Letecké mapy

Ostatní mapy jsou obvykle pouze naskenované původně papírové letecké mapy. A nedají se tedy použít k automatizovanému plánování.

Dokumentace

Souhrnná technická zpráva projektu

Technická dokumentace

Technická dokumentace projektu je uložena v SVN repozitáři MLAB na adrese http://svn.mlab.cz/svnmlab/Designs/Measuring_instruments/ABL01A/

svn://svn.mlab.cz/MLAB/Designs/Measuring_instruments/ABL01A/

Řízení projektu

Pro správu úkolů a dohled nad jejich plněním v rámci projektu používáme Redmine

Dokumenty a prezentace týkající se řízení projektu jsou ukládány do:

svn co https://lynx1.felk.cvut.cz/svn-students/pto/pto-13138-1 svnPTO

Prezentace projektu

Videa

Fotografie

Realizační prostředky

Lidé

Projekt je realizován týmem několika studentů ČVUT z katedry měření a katedry kybernetiky:

Technická podpora

Většina součástí projektu je pořízena z prostředků firmy Universal Scientific Technologies s.r.o. Universal Scientific Technologies s.r.o.

Vybavení pro konstrukci poskytli:

Reference

Podobné projekty

TODO
