Radiová Meteorická Detekční Stanice

Jde součást systému Bolidozor což je síť detekčních stanic vybavených rádiovými přijímači určených pro měření meteorických stop. Podstatnou výhodou oproti jiným konceptům je fakt, že využívá softwarově definovaný přijímač, který umožňuje provádět pokročilé zpracování signálu odrazů podle požadavků pozorovatele o tím poskytuje možnost získání dat vhodných pro další vědecké zpracování.

Tato stránka shrnuje konkrétní technické informace o stanici. Pokud se chcete dozvědět více o celém systému měřících stanic, tak navštivte web Bolidozor.cz

Využití signálu z francouzského vojenského radaru GRAVES má od klasického způsobu pozorování s využitím televizních vysílačů výhodu především ve stálosti vysílání vojenského systému a v obrovském výkonu, kterým francouzský radar vysílá a jeho signál tak lze použít téměř po celé Evropě.

Za účelem systematického sledování meteorů je postupně vyvíjen systém detekčních stanic. Aktuálně je v provozu několik verzí. Následující verze vznikají obvykle přidáním dalších modulů, pozorovatel si tak může pro začátek pořídit základní verzi a s ní trvale pozorovat nebo ji později přidáním dalších modulů doplnit až na nejnovější verzi.

Tato verze stanic digitalizuje signál z přijímače některou běžně dostupnou zvukovou kartou. A vyskytuje se ve dvou podvariantách:

Tento typ stanice je označován jako RMDS01A

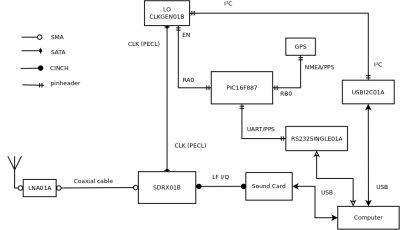

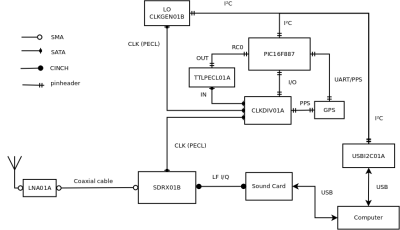

Tento typ stanice je označován jako RMDS01B a od předchozí verze se liší přidáním GPS přijímače a obvodů umožňujících míchání časových značek přímo do analogového signálu z přijímače.

Nahradila zvukovou kartu a PC počítačem integrovaným ve stanici.

Tato verze stanice využívá ARM počítač a je označován jako RMDS02C

Zpracováni signálu z anténní soustavy.

Pozorovací stanice může být zkombinována s optickou pozorovací stanicí, což umožňuje vytváření audio a video záznamů průletu meteorů. Ukázka takového záznamu je například na tomto videu.

Mobilní varianta přijímače (s akumulátorovým napájením) je vhodná pro polní mobilní demonstrace meteorů, jako doplněk k optickému pozorování například na letních pionýrských táborech. ukázka takového způsobu použití

Integrování přijímače a detekční stanice do jednoho celku by umožnilo snížení celkového příkonu měřícího přístroje a zvýšení spolehlivosti. Tento systém by byl nejsnadněji realizovatelný při použití počítače založeným na architektuře ARM.

Výhodou autonomního systému by byla také možnost kompaktního řešení zálohování napájení například pomocí modulu LION2CELL01A nebo úplně autonomní napájení ze solárních článků modulem SOLARMINI01A.

Přijímač by mohl obsahovat vysokorychlostní kruhový buffer vzorků realizovaný například FPGA a DDR pamětí, který se při detekci eventu celý zaznamená pro další zpracování.

Možnost automatického testu se ukazuje jako poměrně důležitá součást celého systému. Selftest by měl fungovat ideálně tak, že by v blízkosti detekční stanice byl hardwarově oddělený oscilátor, kmitající na kmitočtu vysílače použitého pro detekci meteorů. A tento oscilátor by se tlačítkem aktivoval. Výstupní výkon oscilátoru by byl velmi malý, aby mohl být připojen buď přímo k anténě. A nebo slabou vzdušnou vazbou do přijímací antény. Vhodné by také bylo, kdyby tento oscilátor měl několik stupňů výkonu, aby bylo možné otestovat funkci dynamického rozsahu přijímače.

Požadavky na selftest vysílač jsou:

• Nízká cena
• Stabilita v rozahu +/- 200Hz od ideální nosné vysílače (při zaručení definovaných podmínek), Oscilátor může být klidně termostatován, neboť nebude v provozu trvale ale pouze v testovacích režimech.
• Potenciální realizovatelnost i pro jiné kmitočty (20-200MHz), než GRAVES (tj, 143.05 MHz)
• Možnost aktivace tlačítkem, nebo digitálním vstupem.

Použití selftestu by mělo vypadat tak, že samostatná detekční stanice bude mít zapnutý audio výstup. Na kterém budou slyšitelné detekované meteory. Pokud dojde k aktivaci testovacího vysílače, tak ten se ve zvukovém výstupu projeví stejně, jako meteor, což lze považovat v prvním přiblížení za ověření správné funkce přijímače. V další úrovní lze zkontrolovat absolutní intenzitu signálu, případně poměr signálu vůči šumovému pozadí.

Anténní systém lze přeměřit pomocí UAV vybaveného slabým vysílačem, který bude přelétat ve známých pozicích nad anténním systémem. Takto lze zkontrolovat jak citlivost, tak i vyzařovací charakteristiku.

Přidat logaritmický detektor pro měření integrálního výkonu přes vstupní pásmo přijímače. (Mělo by být možné realizovat RF detektorem RFdetect01A). Logaritmický detektor by měl být přidán na výstup LNA před pásmovou propust na vstupu stanice.

Účelem tohoto měřícího vstupu je kvantifikace RF podmínek mimo přijímané pásmo. Což umožňuje jednak identifikovat extrémní elektromagnetické jevy, jako sršení, blesky atd. A dále detekovat chybové stavy detekční stanice, jako je rozkmitání předzesilovače, jeho poškození, ztráta citlivosti přijímače atd.

Stanice by měla mít jednoduchý LCD display pro kontrolu funkce. Takový display lze k operačnímu systému připojit pomocí následujících utilit:

• LCD4Linux
• LCDproc
