LION2CELL01A

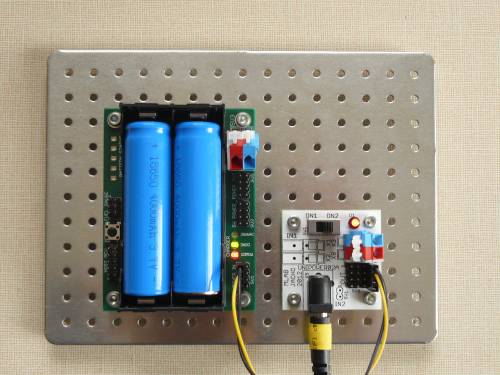

Modul držáku, nabíječe a battery managementu pro Li-ion akumulátory velikosti 18650 (velikost používaná v noteboocích) tento modul umožňuje snadné použití li-ion článků ve všech mobilních zařízeních a robotech postavených ze stavebnice MLAB. Je dvoučlánkovou verzí modulu LION1CELL01B a poskytuje tak větší napájecí napětí. Hodí se proto pro napájení výkonových obvodů a pohonů.

Použité integrované obvody

  • Nabíjení: BQ24103RHLR
  • Měření: BQ34Z100PWR
  • Kontrolní: BQ29209DRBR

Varianty modulu

Modul by mel mít 3 varianty (podle zpusobu osazeni):

  1. Pouze držák baterií s ochranným obvodem a k tomu tranzistor irf8313pbf (dokumentace jsou v databázi)
  2. Ochranný obvod + obvod pro nabíjení lithiového článku
  3. Ochranný obvod + nabíjecí obvod+ obvod pro diagnostiku zbývající kapacity baterie

Důvod vzniku několika variant je, že plné osazeni může být pro některé aplikace zbytečně drahé.

Nastavení parametrů

Použitý obvod pro měření kapacity má mnoho možností nastavení parametrů použitých akumulátorů. Níže jsou uvedeny relevantní dokumenty k této problematice.
