Pásmová propust BP01A

Pásmový filtr BP01A je konstruován, pro řešení interferencí od velmi silných rozhlasových FM stanic při precizních radioastronomických pozorováních na nízkých kmitočtech. Mezi 20-50MHz.

Parametry

Vývoj modulu

Modul je vyvíjen jako vylepšení pásmového filtru od ddamtec.

První testovací prototyp

Testovací prototyp z klasických součástek

Přenos filtru v klasickém provedení.

Tento prototyp a návrh filtru byl realizován Vojtěchem Klusáčkem ( Ing., Ph.D.) http://www.qsl.net/ok1vaw/

SMD konstrukce

Pro účely snadné sériové konstrukce filtru byly vinuté indukčnosti nahrazeny standardními cívkami v SMD provedení. A k filtru byl také pro účely napájení LNA přidán odbočovací obvod s kapacitním a indukčním blokováním vysokých frekvencí a přepěťovou ochrannou realizovanou transilem.

Upravené schéma filtru BP01A je k dispozici v dokumentační složce modulu v SVN repositáři MLAB.

Přenos filtru v SMD provedení s osazeným napájecím by-pass obvodem

Přenos filtru bez zapojeného by-pass obvodu

Pro výpočet a optimalizaci hodnot součástek potřebných pro osazení modulu by bylo užitečné mít dostupný návrhový nástroj. Možnost je použít některý z následujících nástrojů:

Pásmová propust BP01B

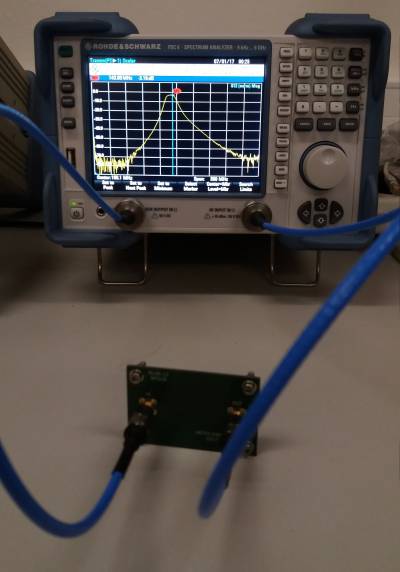

Předchozí verze pásmového filtru byla specializována na řešení konkrétní filtrační úlohy. S postupem času se ukázalo, že by bylo vhodnější zkonstruovat filtr, který umožňuje realizaci větší množiny pásmových propustí. Prvním implementovaným filtrem však byla pásmová propust pro rádiové stanice sítě Bolidozor.

Samotný postup návrhu filtru je popsán v Jupyter notebooku.
