Převodník úrovní TTL a RS485 TTLRS48501A

Budič fyzické vrstvy průmyslově standardizované diferenciální sběrnice RS485. Modul umožňuje přímé připojení mikroprocesoru ke sběrnici.

Základní test modulu

Pro otestování jsou potřeba dva kusy modulů TTLRS48501A a například modul USBRS23201B

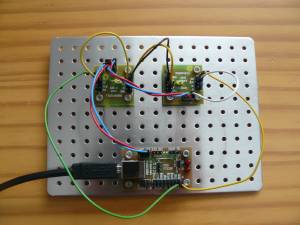

Oba moduly TTLRS48501A spojíme dvěma datovými kablíky tak, aby vývody A ↔ B, B ↔ A byly navzájem prokříženy. Pin + není třeba propojovat, pokud oba moduly budou spojeny napájecími kablíky.

Piny RE# a DE propojíme jumperem a oba piny pak společně připojíme na Vcc nebo GND podle toho, zda modul vyuzijeme jako vysílač nebo přijímač. Modul USBRS23201B pak bude pinem TXD připojen na DI vysílacího modulu a pin RXD na RO přijímacího modulu.

Tím vznikne datová smyčka, kterou můžeme otestovat například terminálovým programem picocom:

Terminace sběrnice RS485

Mudul je vybaven terminačním odporem 120 Ω, který se připojuje jumperem a je vhodné aby byl zapojen na koncích sběrnice.
